STIC DSPボード(GMC-STCDSP)組み立てマニュアル †

ここでは、DSPボード及び、STIC Extenderの組立方法について説明します。

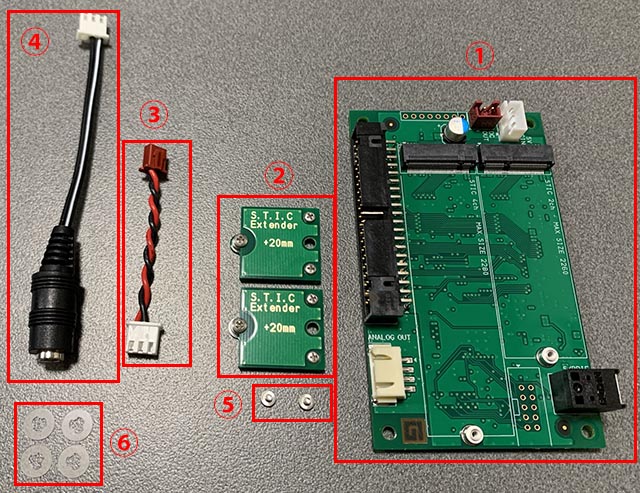

袋から取り出し、以下の内容物をご確認下さい。

1.DSPボード基板 1pcs
2.STIC Extender 2pcs
3.電源中継ハーネス 1pcs
4.外部電源中継コネクタ 1pcs
5.バインドネジ 2pcs
6.固定具付きポリカワッシャ 4pcs

注意：初回ロットは、20mmの状態で組立済みです。
初回ロットの構成では40mmに変更する必要が有りません。
40mmの説明は読み飛ばして下さい。

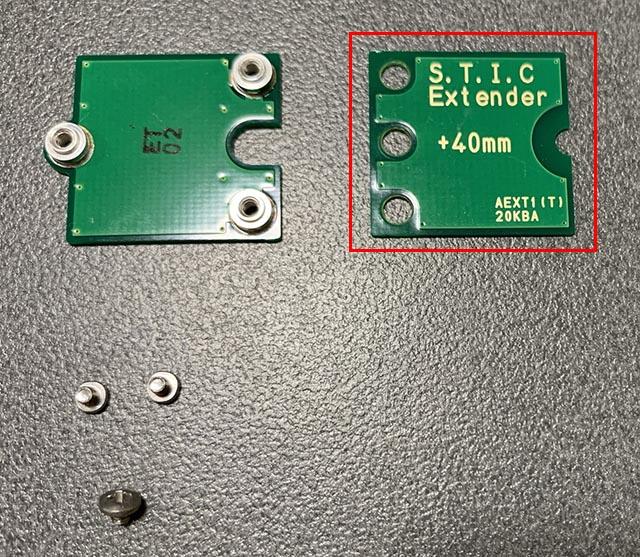

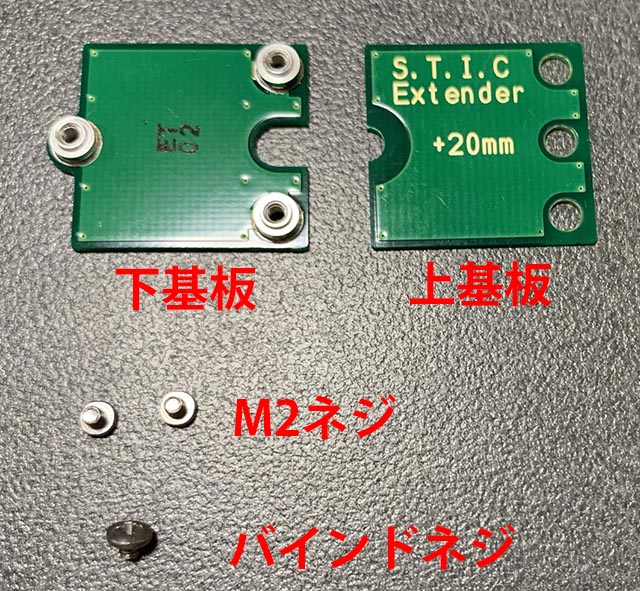

1.以下部材を取り出します
・上基板1枚
・下基板1枚
・バインドネジ(頭が広いネジ)1個
・M2ネジ2個

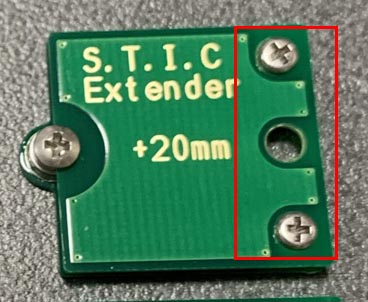

2.上基板を写真の向きで下基板に重ね、M2ネジで軽く取り付けます。(後で微調整する為)
20mmの文字が読める方向にして下さい。
(バインドネジが装着済みの場合、取り外して下さい。)

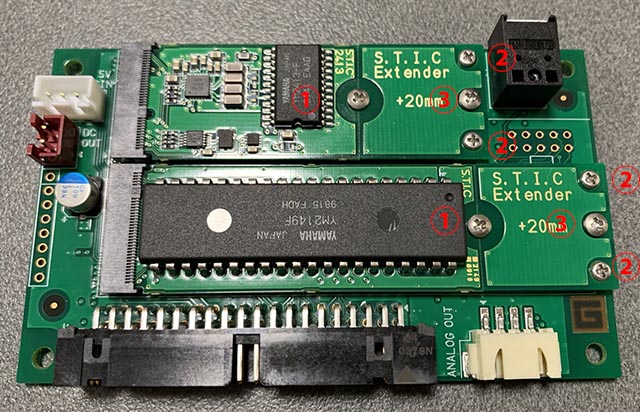

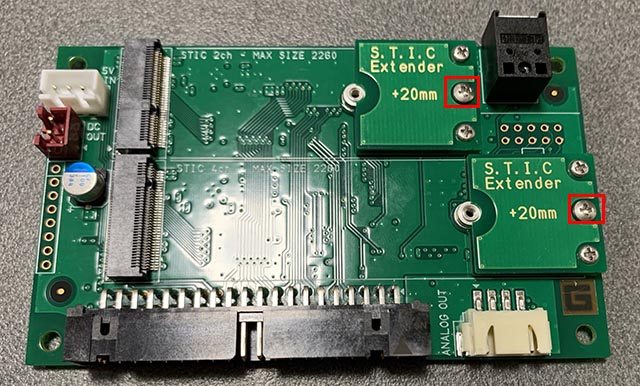

3.DSPボードにSTIC Extenderを装着
バインドネジを使って、DSPボードに取り付けます。
後で微調整を行う為、STIC Extenderが動く程度に軽く締めて下さい。

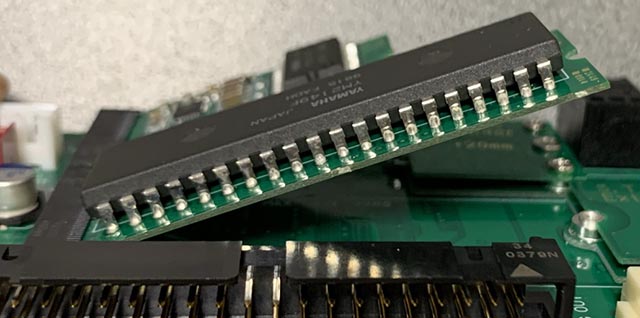

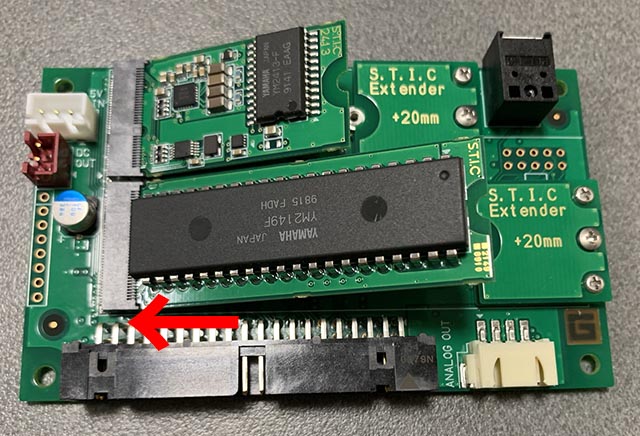

4.モジュールを装着モジュールが突き当たるまで斜めに差し込んで下さい。
無理に差し込むとコネクタが破損しますので、慎重に取り扱って下さい。

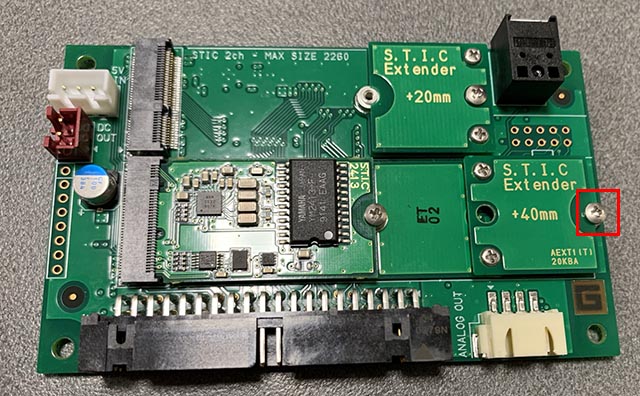

5.仮止めしたネジを固定
番号順でネジを締めて下さい。

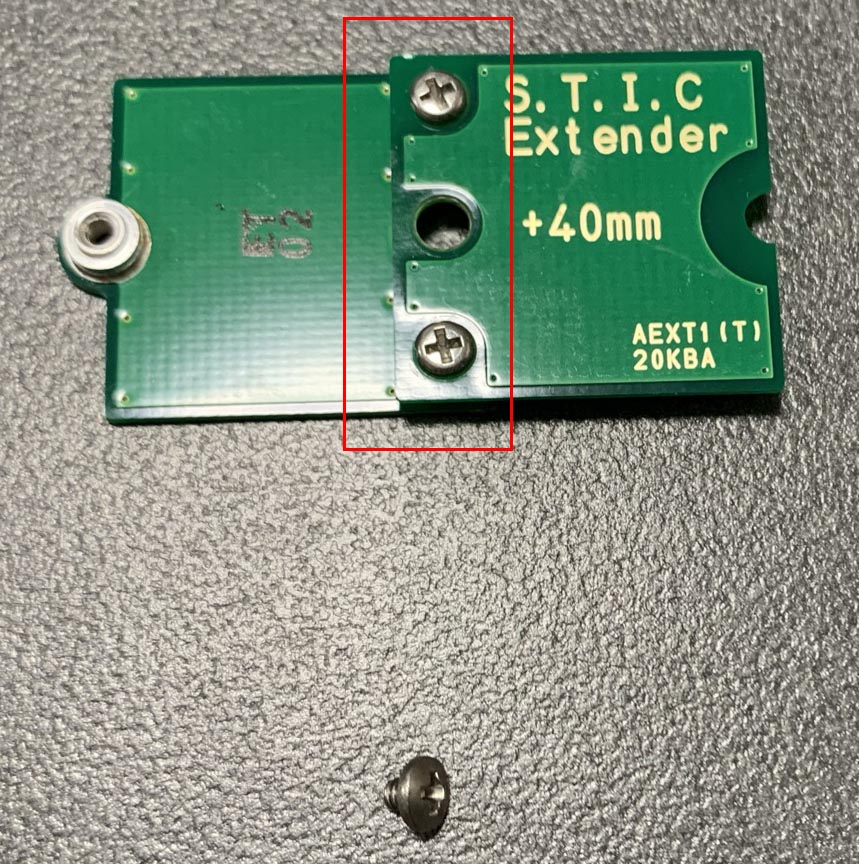

2.上基板を写真の向き(40mmの文字が読める方向)にします。

3.上基板が外側になる様にネジを固定します。

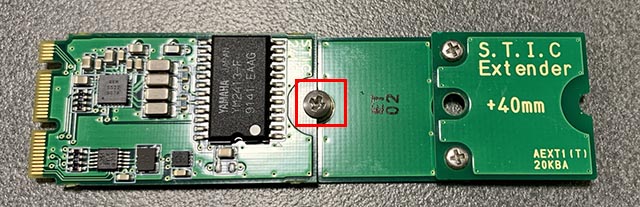

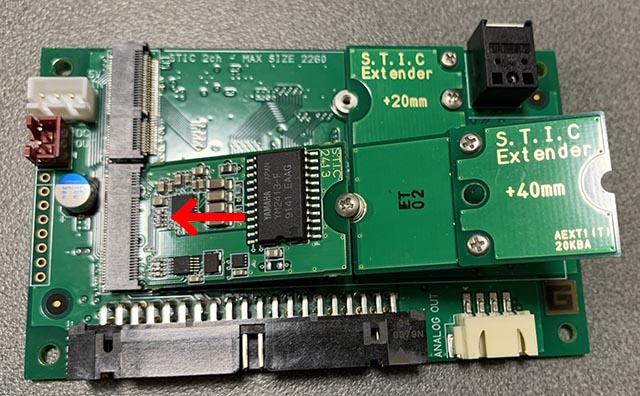

4.バインドネジを使ってモジュールを取り付けます。

5.DSPボードに差し込み、ネジで固定します
STIC Extenderが外れないように、モジュールを持って取り付けて下さい。
