各パーツの説明

ここではGimicを構成する各種パーツ類の説明を行います。

  1. マザーボード

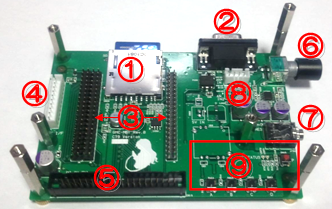

    マザーボードの全景と各部の名称です。
    1. SDカードスロット
      8GBまでのSDカードを利用できるスロットです。
      なお、8MBのSDカードがセットになっています。
    2. ブレイクアウトポート
      MIDI-IN/アナログ出力を行えるポートです。
      今回のセットにはブレイクアウトコネクタは含まれておりません。
    3. CPUボードコネクタ
      CPUボードを装着するコネクタです。
    4. Ext I/F コネクタ
      PCM機能の追加等を将来的に行えるように用意したコネクタです。
    5. 音源モジュールコネクタ
      各種音源モジュールを接続するコネクタです。
    6. ボリューム
      ヘッドフォンジャックに接続した機器へのボリュームです。
    7. ヘッドフォンジャック
      ヘッドフォンを接続できます。もちろんLineOutとしても利用可能です。
    8. アナログ入力コネクタ
      音源モジュールからのアナログ出力を接続するコネクタです。OPN3ボード上の④と接続します。
    9. 操作ボタン
      Gimicをコントロールする時に利用します。
      動作は、インストールしてあるファームウェアにより異なります。
  2. CPUボード

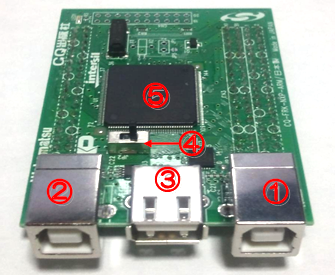

    CPUボード全景と各部の名称です。
    1. USBコネクタ1
      こちらは、GimicとPC等をシリアル接続するために用意されています。
      主にファームウェアのUpdate等を行います。
    2. USBコネクタ2
      こちらは、GimicをデバイスとしてPCから操作するために用意されています。
    3. USBホストコネクタ
      将来的に、USB MIDIキーボード等を接続できるようにする等の目的で用意されています。
    4. モードスイッチ
      動作モードを通常モード・ファームUpdateモードに切り替えます。
      写真の右側が通常モード、左側がファームUpdateモードです。
      ファームUpdateを行う以外は、右側に合わせておいてください。
    5. マイコン
      GimicのコアとなるARMベースのマイコンです。

ファームウェアについて

Gimicのファームウェアは、頒布時期により、Defaultで実装されるファームウェアが
異なります。ここでは、頒布単位毎に実装する初期ファームウェアの内容について
説明致します。

電源について

GimicはUSBを電源に利用します。3つあるUSBのうち、USBコネクタ1または2を利用します
5V0.5A以上の電源を給電できれば結構です。USBで電源投入できればその時点で電源ONとなります。
ただし、コネクタ1と2から同時に給電しないようにご注意下さい
(USB間の逆流防止回路を置いていませんので、過剰供給により破損の原因となる可能性があります。)
