マザーボード２専用拡張ユニット組み立てマニュアル †

マザーボード２専用拡張ユニットのセットは
・液晶取付キット＋アクリルボックス拡張キット
・液晶取付キット＋アクリルパネル拡張キット
で構成されます。このページでは、上記の各キット毎に
取り付け方法を説明します。

内容物確認 †

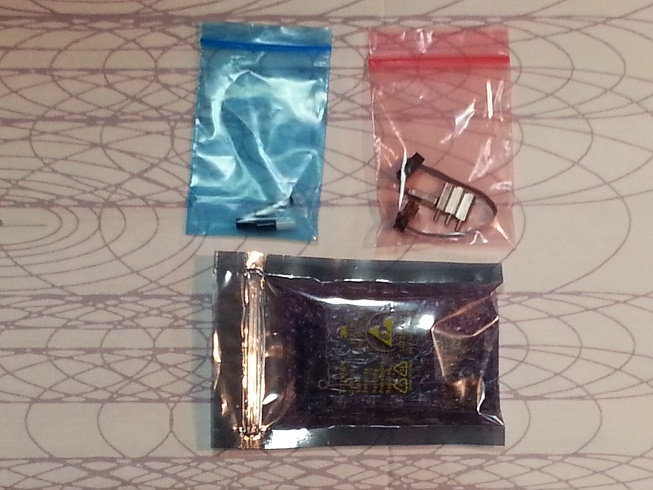

まず、内容物を確認します。以下の内容物をご確認下さい。

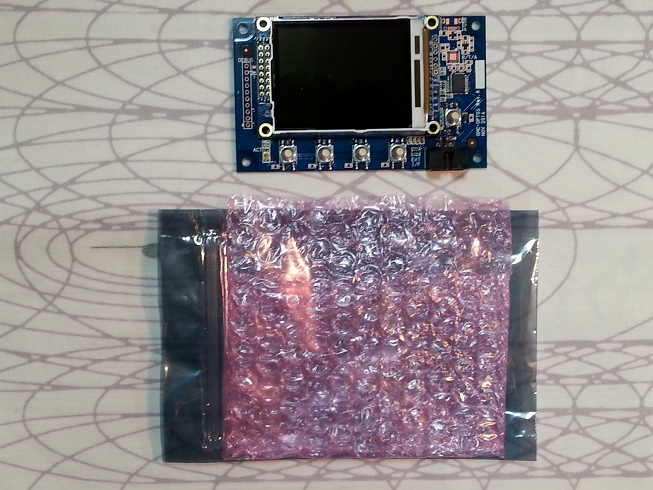

1. 液晶キット
   袋から取り出し、以下をご確認ください。

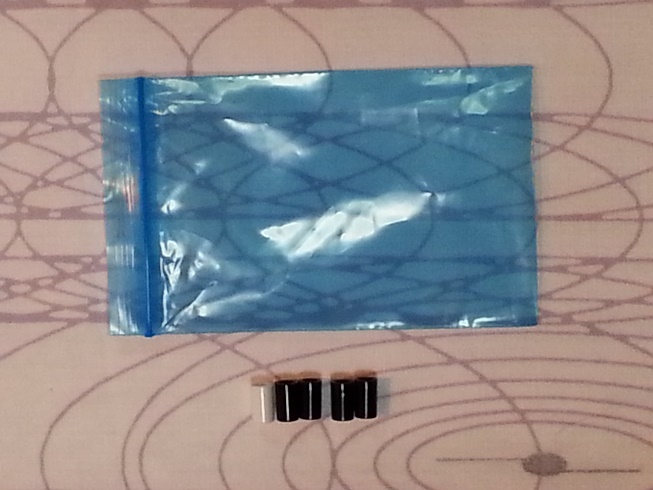

   1. 操作ボタン

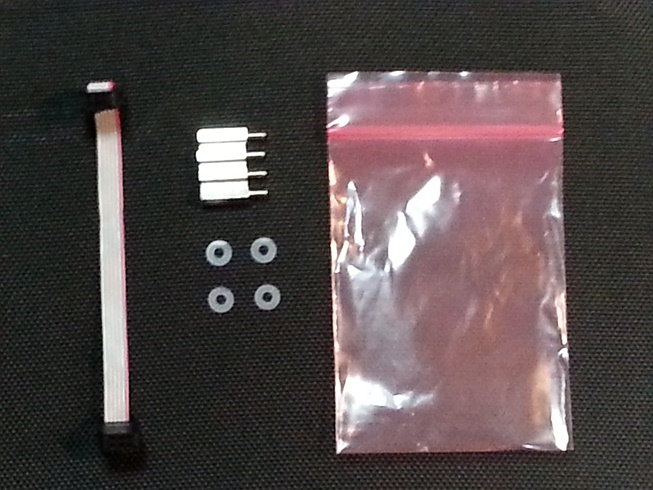

   2. 取付用六角支柱x4・液晶接続ケーブル・薄型ワッシャー



   3. 液晶ユニット



2. アクリルボックス拡張キット
   袋から取り出し、以下をご確認ください。

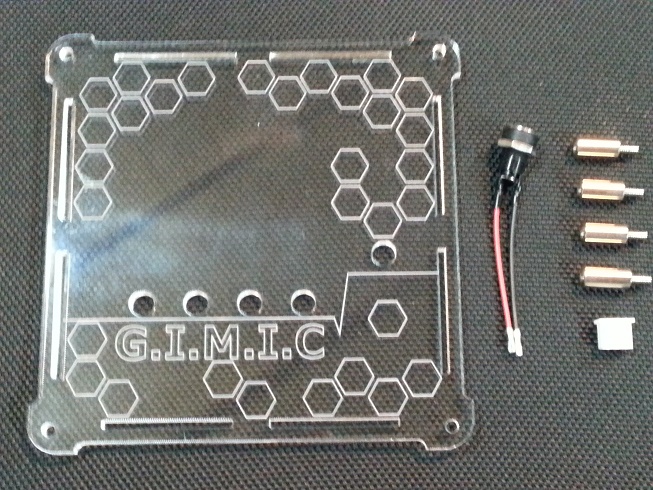

   1. 上部パネル・丸形支柱x4・電源アダプタジャック・電源コネクタ

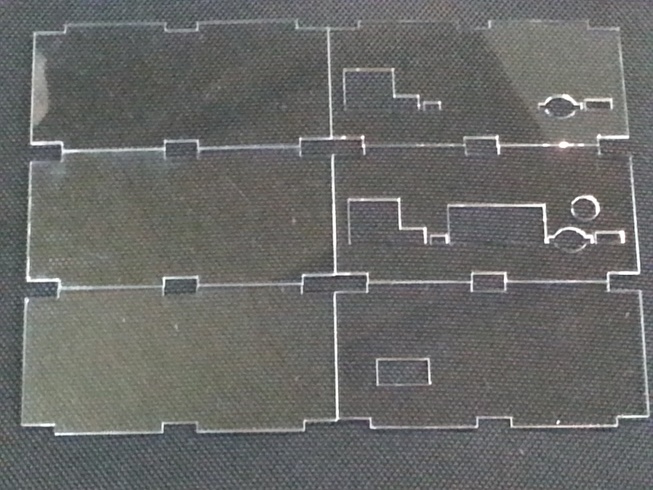

   2. サイドパネル6枚

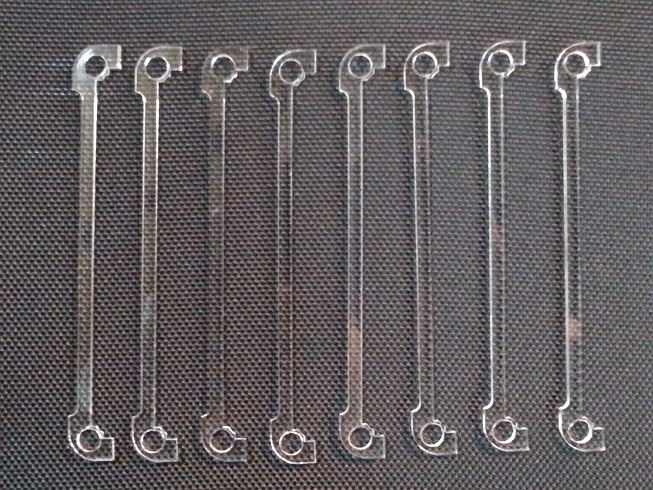

   3. サイドフレーム8本

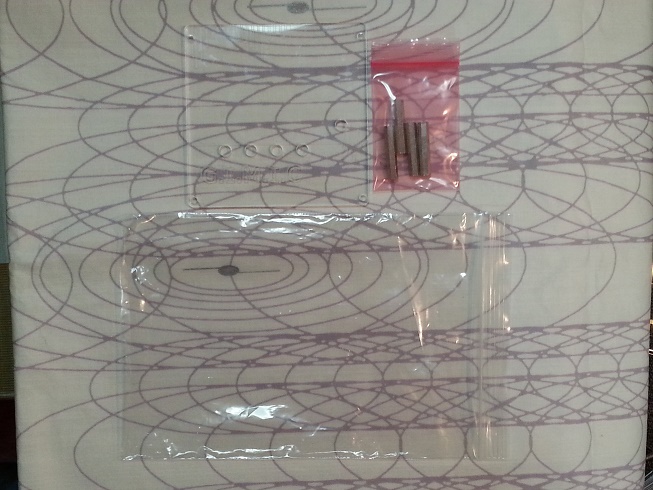

3. アクリルパネル拡張キット
   袋から取り出し、以下をご確認ください。
   1. 上部パネル・六角支柱x4




液晶取付キット組み立て †

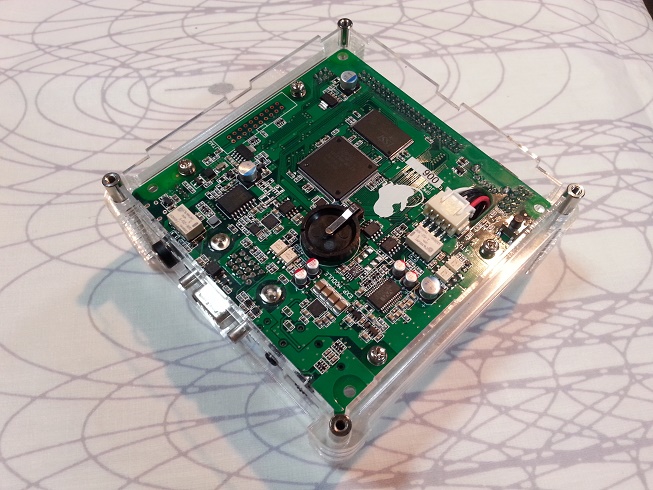

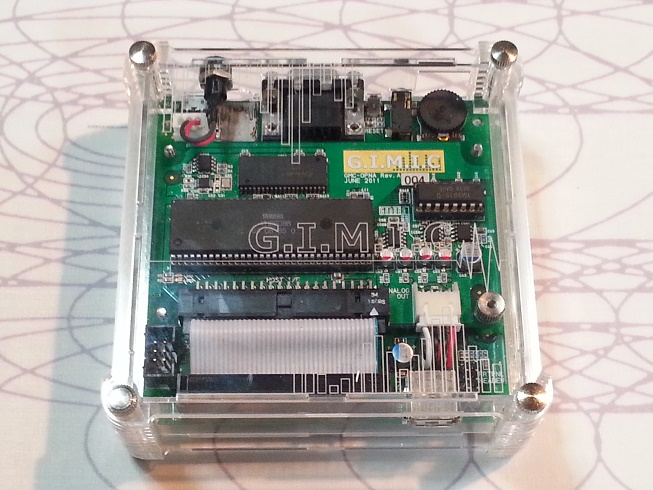

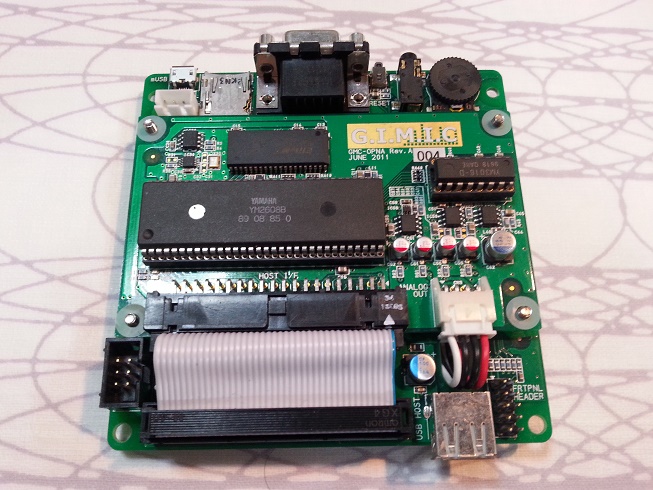

1. マザーボードの用意



2. 裏返す

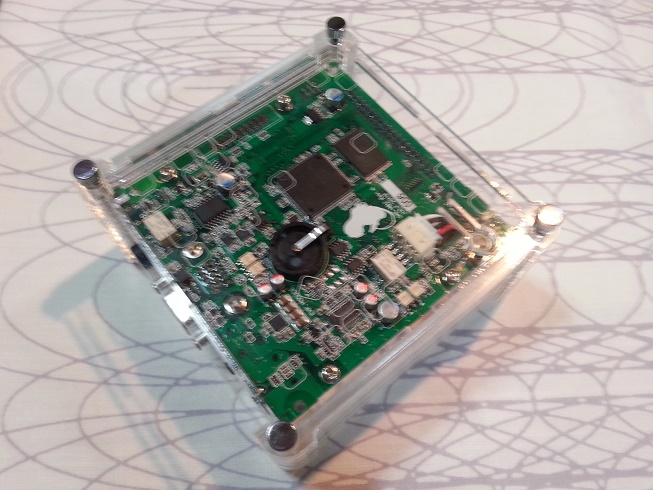

   アクリルボックスを裏返します。



3. パネルとサイドフレームを取り外す

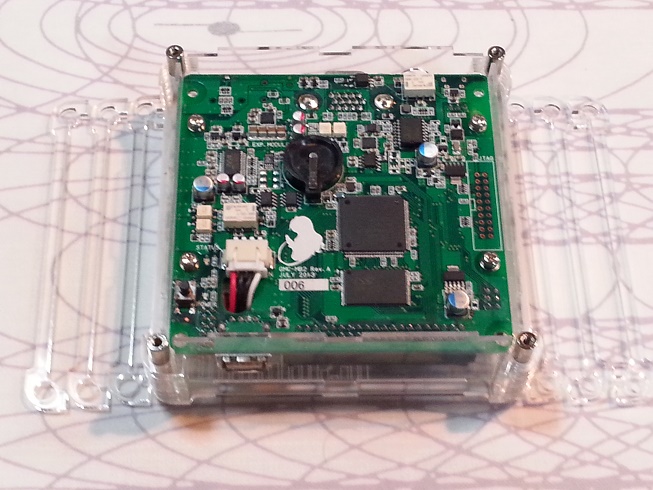

   マザーボードを取り出すために、固定しているネジを外して、
   パネルを取り外し、サイドフレームを片側3本ずつ、合計6本取り外します。

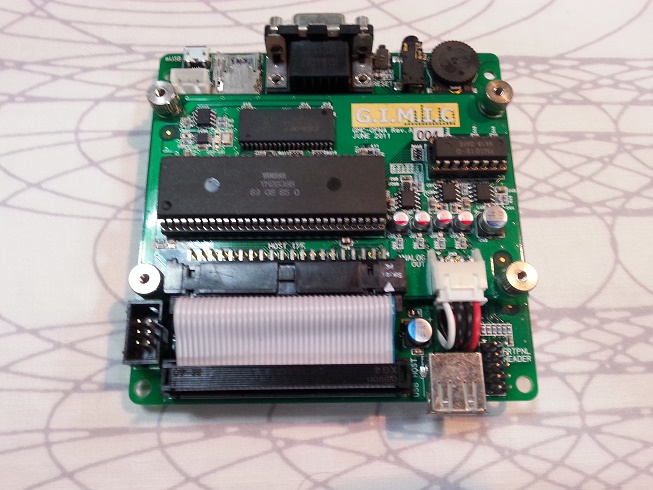

4. マザーボードを取り出す
   音声出力ミニプラグやMicroSDカード差込口等のあるサイドパネルと
   その反対側のパネルと一緒にマザーボードをボックスから取り外します。


   その後、一緒に取り出したサイドパネルを外し、モジュール面を上にします。

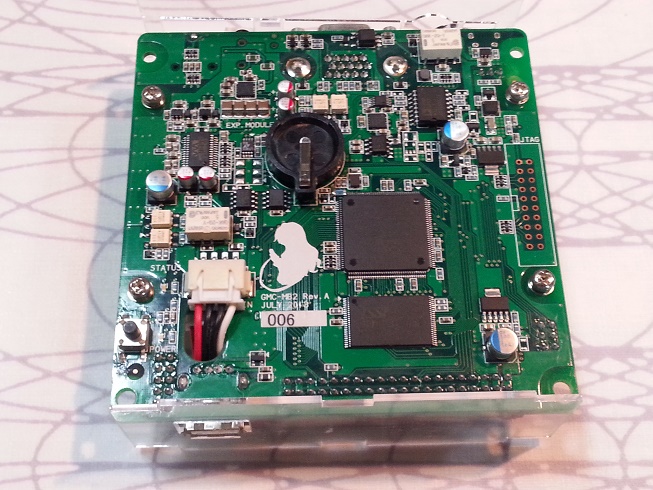

5. モジュール固定ネジを取り外し薄型ワッシャーを取り付ける
   モジュールを固定しているネジとワッシャーを取り外し、
   そこへ薄型ワッシャーを取り付けます。

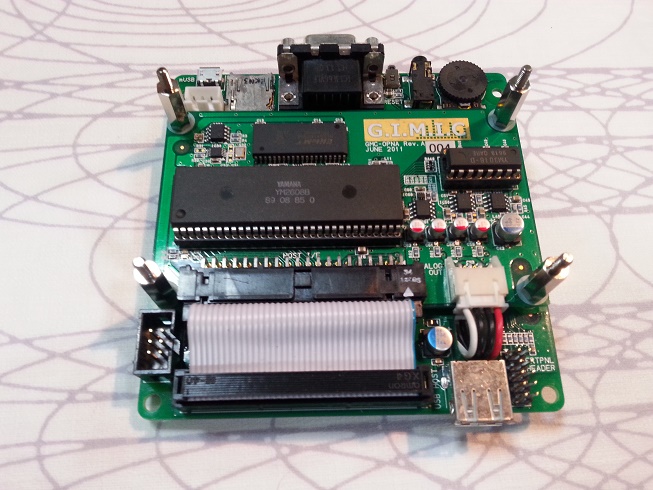

6. 六角支柱を取り付ける
   薄型ワッシャーを取り付けた箇所に六角支柱を取付ます。

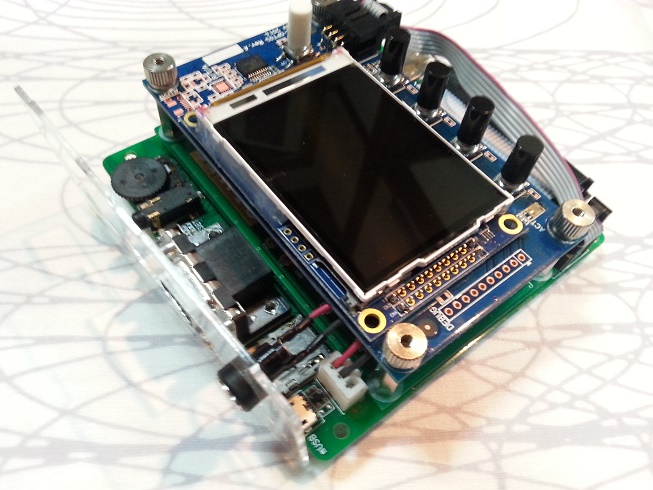

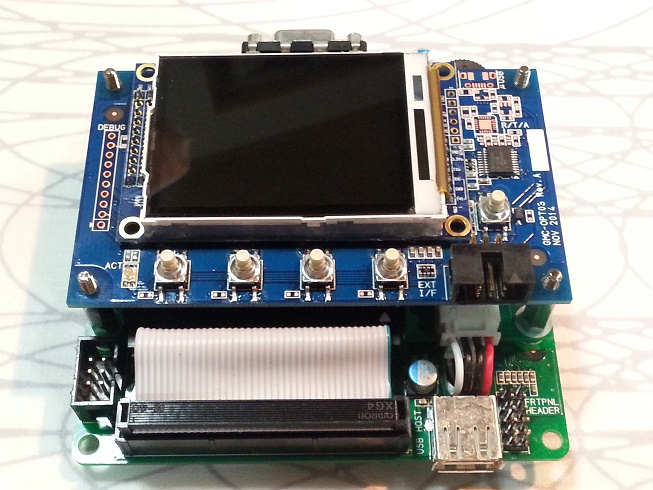

7. 液晶ユニットを取り付ける
   六角支柱の上に液晶ユニットを乗せます。



8. 液晶ユニットを固定する
   手順5番で取り外したワッシャーとネジを取付、液晶ユニットを固定します。

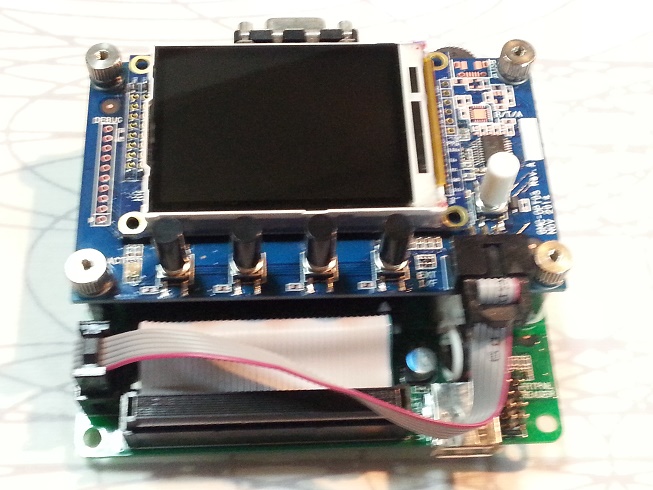

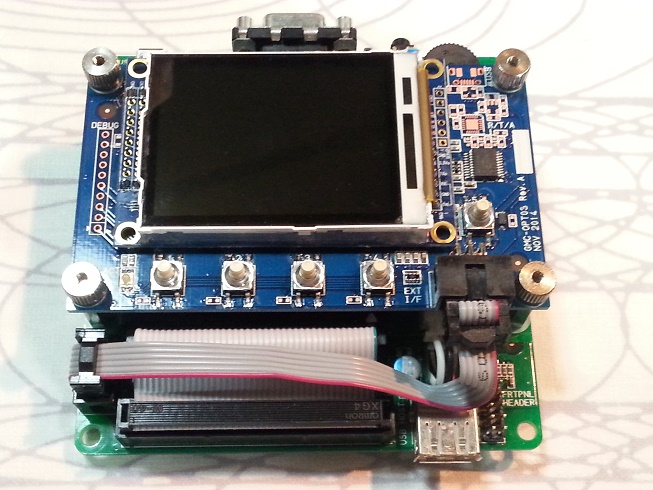

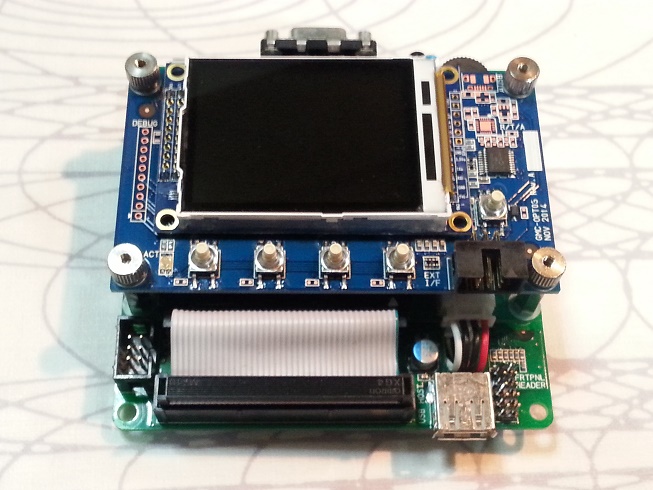

9. マザーボードと液晶ユニットを接続する
   マザーボードと液晶ユニットを接続ケーブルで繋げます。



10. ボタン取付
    液晶ユニットに操作ボタンを取り付けます。




アクリルボックス拡張キット †

1. 電源アダプタジャックの取り付け（Professional版のみ）

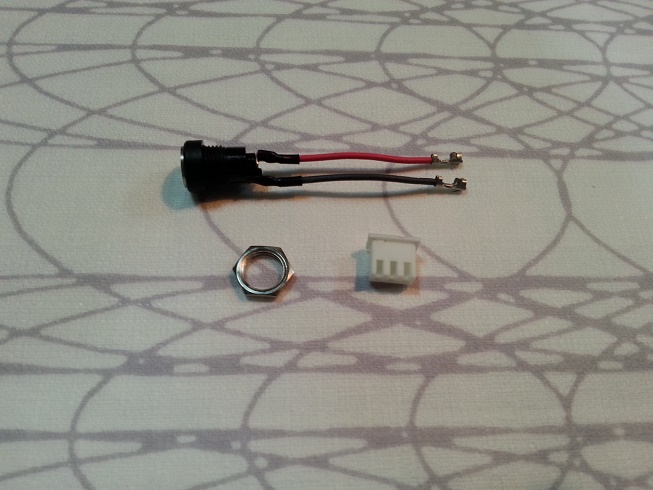

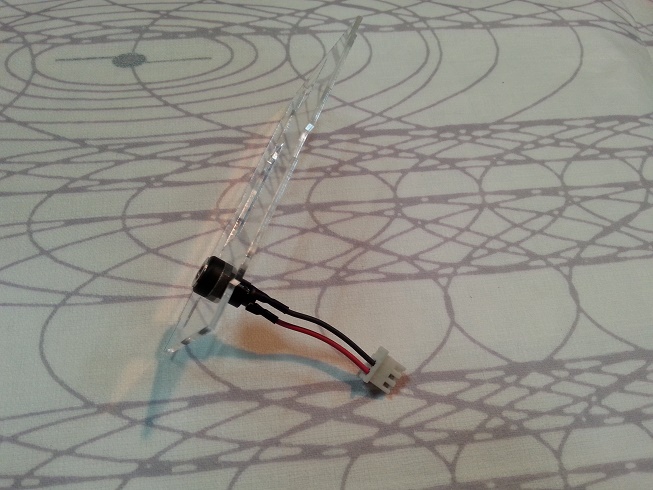

   電源アダプタジャックと電源コネクタを用意します。

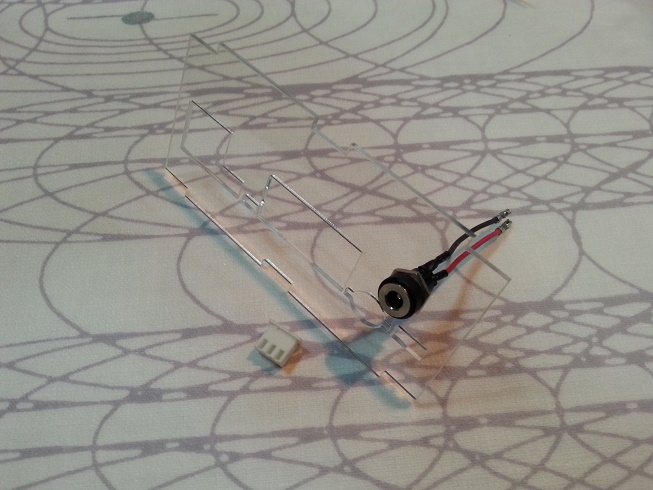

   Professional用サイドパネルを用意し、まずはこのようにセットします。


   ケーブルと電源コネクタを接続します。向きと位置に注意してください。



2. 電源アダプタジャック付きのサイドパネルをマザーボードに取り付ける
   電源コネクタをマザーボードに接続し、サイドパネルとマザーボードをセットします。



3. USBコネクタ側のサイドパネルをセットする
   反対側にUSBコネクタ側のサイドパネルをセットします。



4. アクリルボックスのサイドパネルを交換する
   マザーボードが外されたアクリルボックスのサイドパネルを、拡張ユニット用のサイドパネルへ交換します。両サイド交換してください。

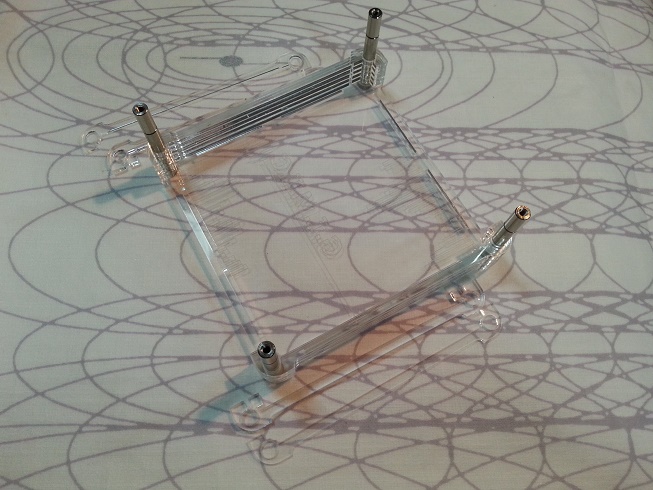

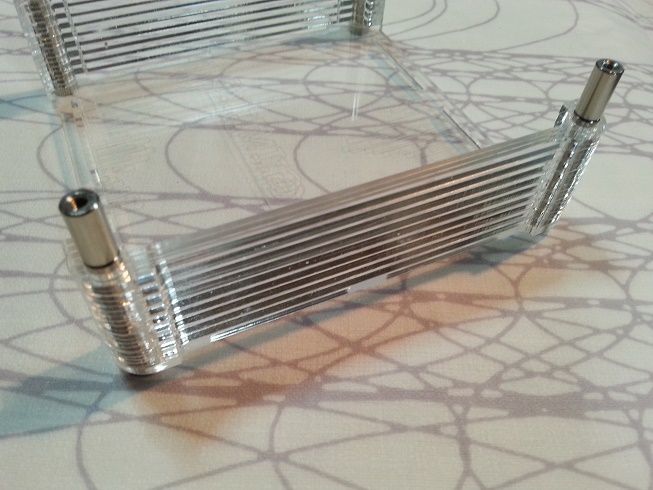

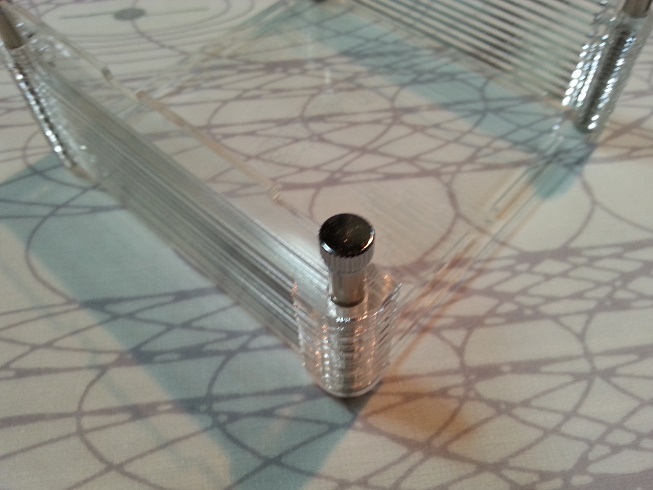

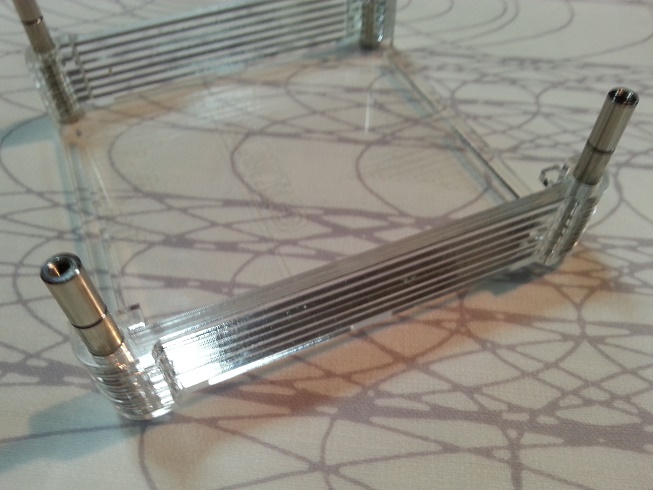

5. 丸型支柱の取り付け

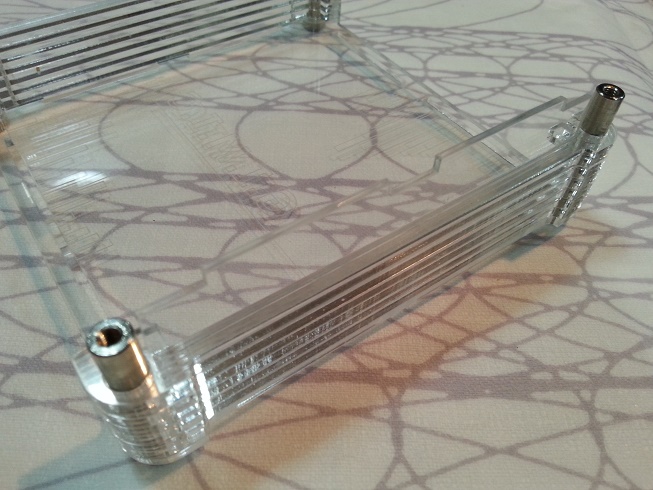

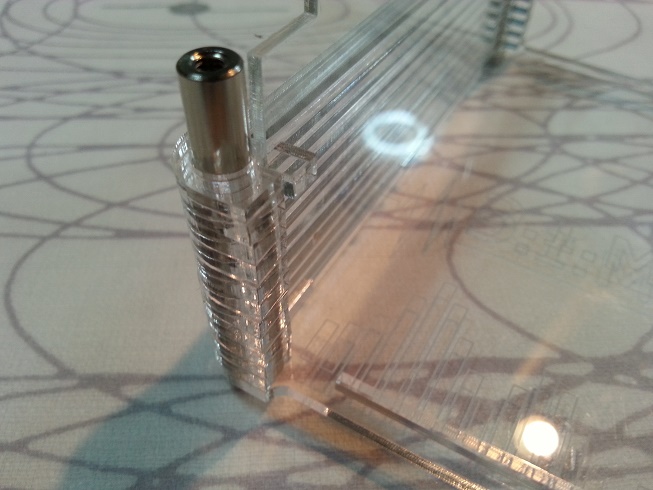

   丸形支柱を次のように取り付けます。4箇所全て取り付けます。



6. サイドフレームを上から2本ずつ計4本取り外す

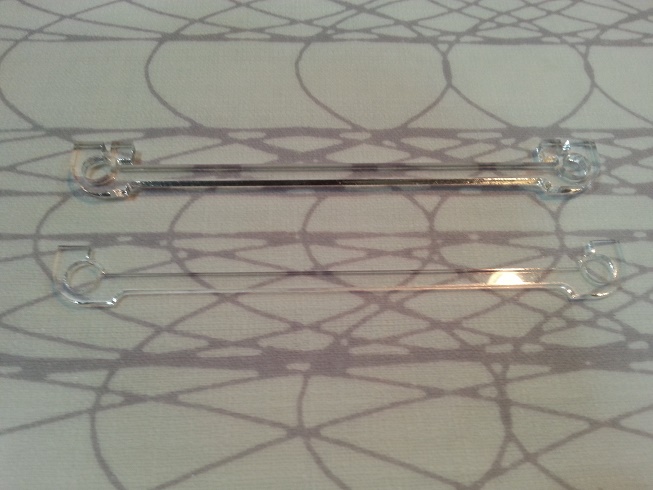

   上から、薄いフレーム、カギ付きフレームとなります。この2本を両サイド取り外します。

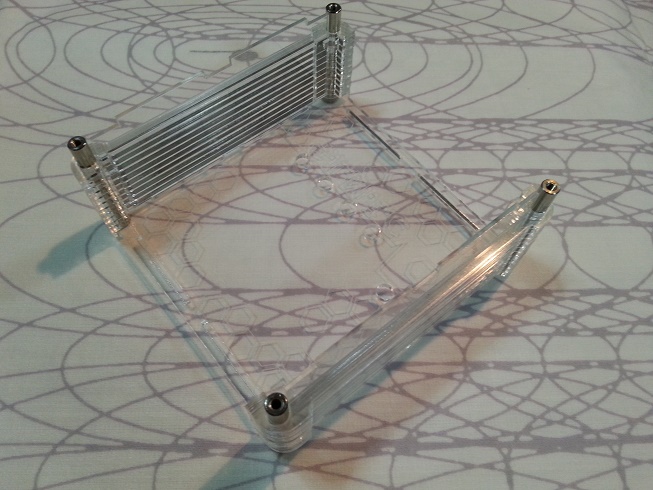

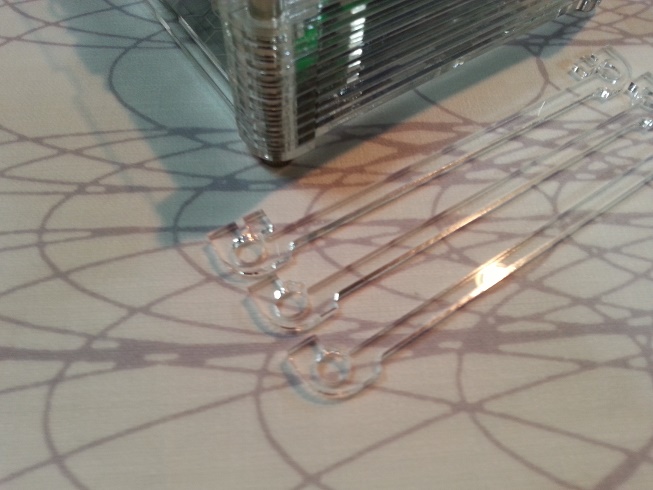

7. キット付属のサイドフレームを取り付ける
   キットに付属したサイドフレームを片側4本ずつ計8本取り付けます。



8. 手順6で外したサイドフレームを戻す
   手順6で取り外したサイドフレームを用意します。


   このように、薄型サイドフレームが上にくるようにセットしてください。

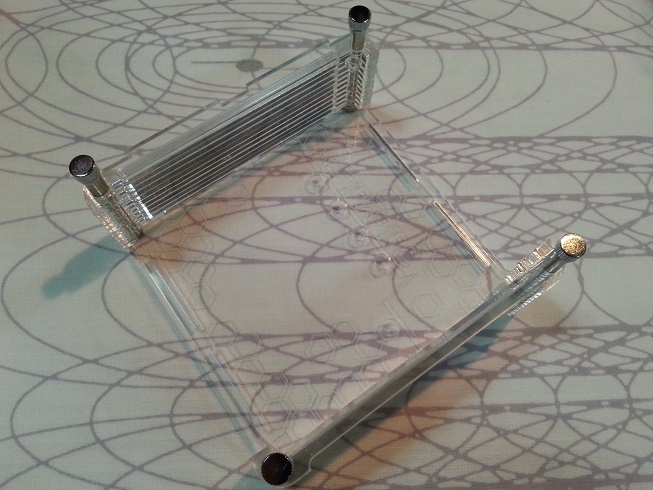

9. 丸型支柱にネジを取り付ける
   一旦、アクリルボックスのネジを仮止めします。4箇所行ってください。

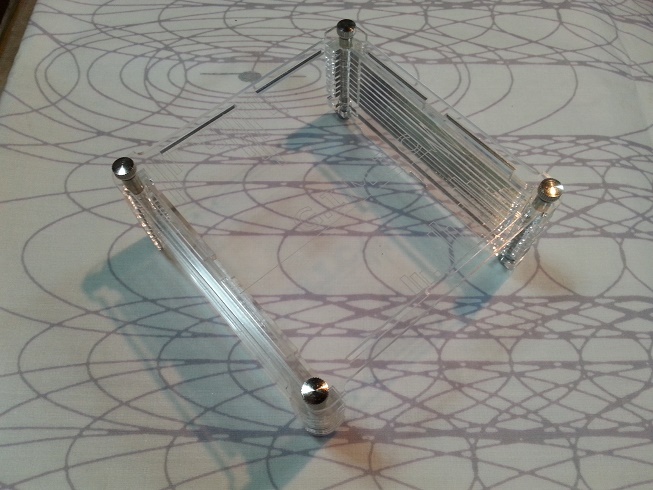

10. アクリルボックスを裏返す
    一度ここで裏返します。



11. 上面パネルを交換し裏返す
    ネジを外し、上面パネルをキット付属の上面パネルに付け替えます。
    付け替えたらまたネジを締め、裏返します。



12. 仮止めしたネジを外す
    仮止めしたネジを外ます。

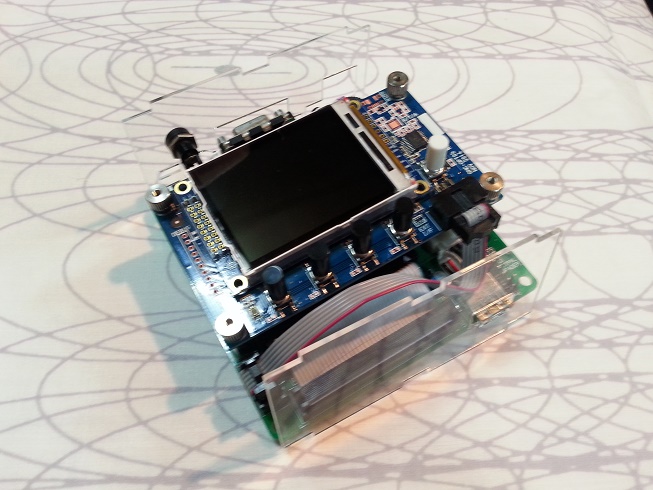

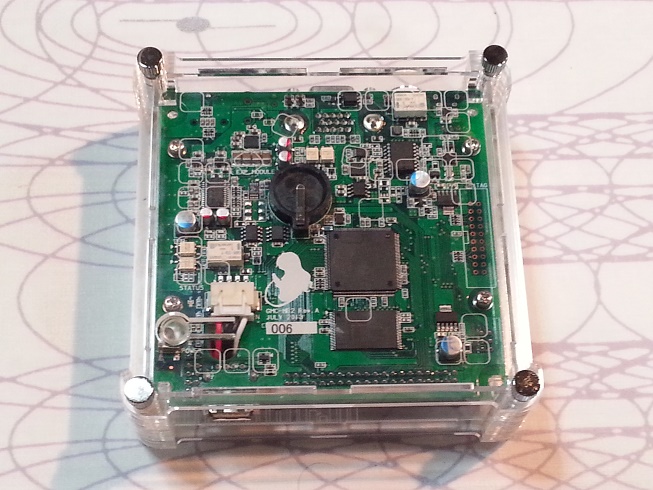

13. マザーボードをボックスに移す
    液晶ユニットを取り付けたマザーボードをアクリルボックスへ移します。



14. サイドフレームを取り付ける
    液晶取り付けキット組み立ての手順3で取り外したサイドフレーム3本を取り付けます。
    鍵付きのサイドフレームを最初に取り付け、残りの2本も取り付けます。両サイド行ってください。



15. 下面パネルを取り付ける
    液晶取り付けキット組み立ての手順3で取り外した下面パネルを取り付け、ネジで固定します。

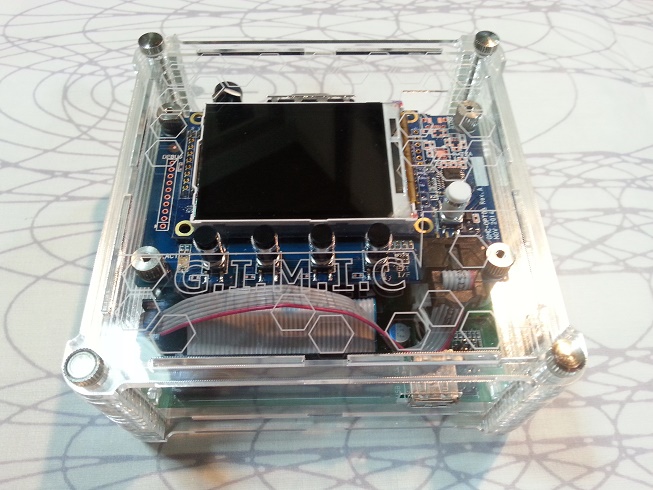

16. 完成
    裏返せば完成です。
